Kan en vändkors med klaff vara snabb, tyst och säker på en gång?
Hastighet, tystnad och säkerhet är de tre sakerna som alla köpare av tillträdesgrind frågar om, och de flesta antar att de måste välja mellan dem. En snabb grind tenderar att vara bullrig. En tyst grind tenderar att vara långsam. En säker grind brukar vara dyr. På ZOJE ägnade vi år åt att förfina en produkt som bevisar att antagandet är felaktigt, och resultatet är vår vändkors för broklaffar. Den låses upp på 0,2 sekunder, körs tillräckligt tyst för ett bibliotek och har fyra separata lager av klämskydd. Så här gjorde vi det.

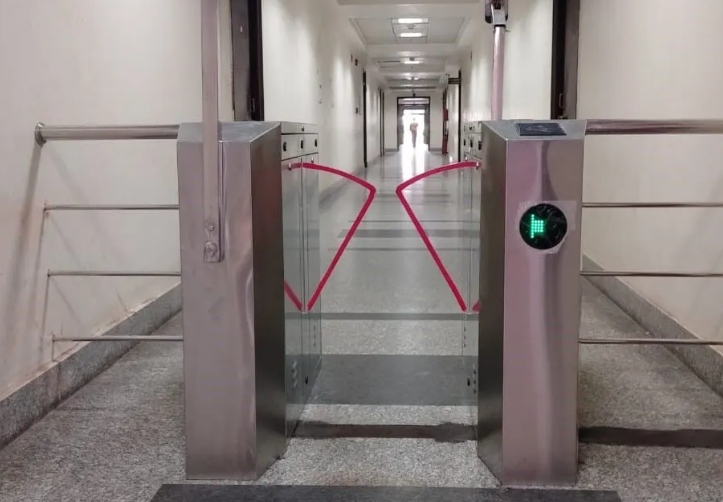

Det första folk lägger märke till om envändkors med klaffär hur snabbt den rör sig. Till skillnad från en stativgrind, där armarna roterar hela 120 grader, använder en klaffbarriär två infällbara vingar som glider in och ut ur skåpet. Rörelsen är kortare, snabbare och mer direkt. Vår enhet låses upp på 0,2 sekunder och hanterar upp till 35 personer per minut per kanal, vilket är tillräckligt snabbt för ett område med vändkors för tunnelbanestationer eller en företagslobby under morgonrusningen.
Den hastigheten spelar roll eftersom en långsam grind inte bara är en olägenhet – det är en säkerhetsrisk. När folk blir frustrerade när de väntar börjar de slänga. De trängs tätt. De försöker slinka igenom bakom personen framför. En grind som snabbt öppnas och stängs håller linjen i rörelse och håller varje person åtskild, vilket är precis vad passerkontroll ska göra.
ZOJE-Y508 använder en egenutvecklad mekanisk struktur parad med ett avancerat motorstyrsystem. Standarddrivningen är en borstmotor, med alternativ för borstlösa och servomotorer tillgängliga för projekt som kräver ännu snabbare respons. På ZOJE ställer vi in motorstyrningen internt snarare än att använda en standarddrivrutin, eftersom skillnaden mellan en generisk motor och vårt trimmade styrsystem är något du kan känna: vingarna accelererar mjukt, stannar exakt och återställs omedelbart, utan ryck och överskjutningar som billigare enheter uppvisar.
Om du någonsin har gått igenom en äldre infartsport vet du ljudet. Ett högt mekaniskt klunk varje gång någon passerar, ett högt gnäll från motorn, ett skrammel från huset. I en fabrik eller en byggarbetsplats är det ljudet bakgrundsmusik. I en kontorslobby, ett hotell eller ett bibliotek är det oacceptabelt.
Vårvändkors med klaffär designad för att vara ultratyst. Ingenjörerna som utvecklade mekanismen fokuserade på tre saker: att minska antalet rörliga delar, använda precisionsbearbetade komponenter som passar ihop utan spel och att isolera motorn från skåpet så att vibrationer inte blir buller. Resultatet är en grind som du kan höra om du lyssnar efter den, men som inte drar till sig uppmärksamhet. I en tyst lobby kommer människor som går igenom knappt att märka att mekanismen är igång.
Den tysta driften handlar inte bara om komfort. Det är också ett tecken på mekanisk kvalitet. En grind som skramlar och klumpar är en grind med lösa komponenter, och lösa komponenter slits ut snabbare. Det faktum att vår enhet går tyst betyder att delarna rör sig som de är designade för att röra sig, med minimal friktion och minimal påverkan. Under åratal av daglig användning leder det till en längre livslängd och färre underhållssamtal — något ZOJEs serviceteam har bekräftat över tusentals installerade enheter.
Många tillträdesportar är designade för rena, torra lobbyer och marknadsförs sedan som väderbeständiga med några gummipackningar. Vi tar inte det tillvägagångssättet. ZOJE'svändkors med klaffhar en IP67 vattentät klass, vilket innebär att den är skyddad mot damm och tål nedsänkning i vatten upp till en meters djup i 30 minuter. Det är ett högre betyg än de flesta portar på marknaden, och det betyder att enheten kan installeras utomhus - vid en byggarbetsingång, en stadionport, en hamnkontroll - utan att oroa dig för regn, snö eller damm.
Kroppen är gjord av 1,5 millimeter borstat 304 rostfritt stål som standard, med 316 rostfritt stål tillgängligt för kustnära eller industriella miljöer där saltspray eller korrosivt damm är ett problem. Borstat rostfritt stål rostar inte, behöver inte målas och rengör lätt. Skåpets mått är 1200 millimeter långa, 280 millimeter breda och 1000 millimeter höga, med en standardkanalbredd på 550 millimeter. För webbplatser som behöver rymma rullstolar, bagagevagnar eller personer med rörelsehjälpmedel, erbjuder vi ett 900 millimeter brett kanalalternativ.
Dörrvingarna är gjorda av akryl som standard, med härdat glas och röda softshell-alternativ tillgängliga. Akryl är lätt, hållbar och lätt att byta ut om den blir repig. Härdat glas ger ett mer förstklassigt utseende för exklusiva lobbyer. Softshell-alternativet är designat för platser där säkerheten är högsta prioritet, eftersom en mjuk vinge inte kan orsaka skada även om någon går in i den medan den stängs.
Säkerhet är det område där envändkors med klaffskiljer sig mest från andra typer av tillträdesportar, eftersom vingarna rör sig horisontellt över kanalen i ungefär midjehöjd. Om någon är på fel plats vid fel tidpunkt kan den vingen träffa dem. På ZOJE tar vi upp detta med fyra separata lager av skydd.
Först är högkänsliga optiska sensorer integrerade i skåpet för att upptäcka när en person är i kanalen. Om sensorerna upptäcker någon medan vingarna stängs, stannar mekanismen omedelbart och backar. För det andra säkerställer en mekanisk anti-klämfunktion att även om sensorerna på något sätt förbigås - om någon bär på ett stort föremål som blockerar strålen, till exempel - kommer vingen inte att krossa dem. Mekanismen har en vridmomentgräns som gör att den backar när den stöter på motstånd.
För det tredje skyddar en antikollisionsfunktion själva mekanismen. Om någon trycker mot vingen eller försöker tvinga upp den, absorberar motorstyrsystemet stöten istället för att överföra den till kugghjulen och axeln. Detta förhindrar mekaniska skador och förlänger enhetens livslängd. För det fjärde har enheten en felsäker funktion: i en nödsituation eller strömavbrott dras vingarna automatiskt in i skåpet och öppnar kanalen för fri passage. Detta är ett krav i de flesta byggregler och brandsäkerhetsföreskrifter, och det är en av de första sakerna en inspektör kommer att kontrollera.
Enheten har även en inbyggd trafikindikator med röda och gröna LED-pilar, så att personer som närmar sig porten kan se om kanalen är öppen eller stängd. Och den har en enhets- och kretstestfunktion som gör underhållet enkelt – en tekniker kan köra en diagnostik från kontrollkortet utan att behöva öppna skåpet eller ansluta en bärbar dator.
En grind som bara fungerar med ett märke av åtkomstkontroll är ett problem. På ett riktigt projekt kan installatören använda RFID-kort på en gate, fingeravtrycksläsare på en annan och ansiktsigenkänningsterminaler på en tredje. Vår vändkors med klaff ansluts till dem alla via ett standardgränssnitt för torrkontakt och reläingång, så det fungerar med ID-kort, IC-kort, EM-kort, fingeravtrycksläsare, ansiktsigenkänningsterminaler, QR-kodläsare och ESD-testsystem.
Kommunikationsgränssnittet stöder RS485 och TCP/IP, så porten kan ansluta till en central plattform för hantering av åtkomstkontroll och rapportera varje in- och utgångshändelse i realtid. För webbplatser som inte behöver central hantering kan den också fungera fristående med en lokal vitlista. Riktningen kan ställas in på enkel eller dubbelriktad, och enheten stöder automatisk återställning efter varje passage.

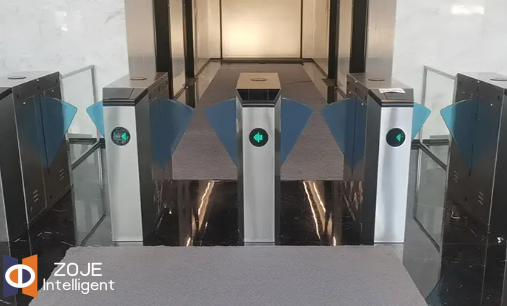

Denna produkt är designad för miljöer med medium till hög trafik där hastighet, utseende och säkerhet spelar roll. Tunnelbanestationer och busstationer passar naturligt – den höga passhastigheten håller publiken i rörelse, och den tysta driften ökar inte bullret från ett transitknutpunkt. Kontorsbyggnader värdesätter det rena, moderna utseendet hos akrylvingarna och skåpet i rostfritt stål. Hotell och exklusiva bostadsområden väljer det eftersom det ser premium ut och går tyst. ZOJE har även installerat dessa enheter vid hamnar, klubbar, arenor och fabriksingångar, där IP67-klassificeringen gör utomhusinstallation praktisk även i regn och damm. Den röda tråden är behovet av en grind som hanterar många människor snabbt, tyst och säkert - precis vad envändkors med klaffär designad för att leverera.

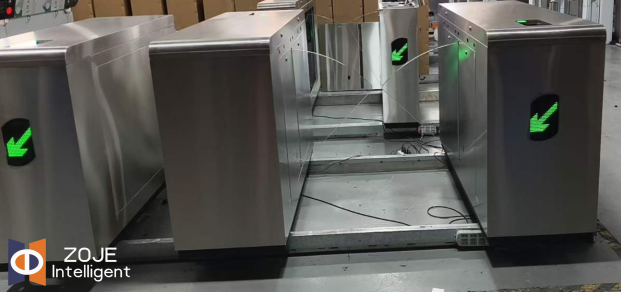

På ZOJE genomgår varje vändkors med klaff som lämnar vår fabrik ett kontinuerligt körtest innan det packas – hundratals öppna-och-stäng-cykler, motortemperaturkontroller, sensorkalibrering och verifiering av nöd-indragning. Produkten har två års garanti som standard och vi lagerhåller reservdelar för enheter som är år utanför garantin.
Vi kan också skräddarsy enheten för att matcha ett specifikt projekt: skåpdimensioner, kanalbredd, dörrmaterial, exteriörfinish, varumärke och integrerad maskinvara för passerkontroll. Denna anpassningsförmåga är en av anledningarna till att våra distributörer återkommer – de vet att om en webbplats har specifika krav kommer vi att hitta ett sätt att uppfylla dem.
Om du arbetar med ett passerkontrollprojekt och försöker välja mellan en långsam men robust stativgrind och en snabb men bullrig svänggrind, är vändkorset nästan säkert mellanvägen du letar efter. Den är tillräckligt snabb för en tunnelbanestation, tillräckligt tyst för en kontorslobby och säker nog för alla miljöer. Vårt säljteam kan hjälpa dig att konfigurera rätt enhet för din specifika webbplats, och vi kan tillhandahålla prover för utvärdering innan du gör en större beställning.
