Hastighet, tystnad och livslängd: Vad du ska leta efter i en Speed ​​Gate

Entrén till en modern kontorsbyggnad är en krävande plats för all utrustning. Tusentals människor passerar den varje dag, i alla slags väder, alla timmar. En grind som går sönder här skapar inte bara en kö – den tvingar säkerhetspersonal att kliva in manuellt, och det gör att byggnaden ser dålig ut inför de människor som använder den dagligen. På ZOJE bygger vi aluminiumethastighet grindför just den här typen av miljö, och vi designar den utifrån en enkel princip: de rörliga delarna ska vara det sista som slits ut. Den här artikeln förklarar hur vi uppnådde det.

Varje port har en motor som driver dörrarna, en koppling som kopplar in och ur drivningen, en reducering som justerar hastighet och vridmoment och en kodare som talar om för styrenheten var dörrarna är. I en konventionell design är dessa fyra komponenter separata enheter som bultas ihop inuti skåpet. Var och en har sina egna lager, sin egen axel och sina egna inriktningskrav. Med tiden glider inriktningen, lagren slits ojämnt och hela enheten börjar skramla. Grinden blir långsammare, bullrigare och går så småningom sönder.

Det här är problemet som de flesta underhållssamtal för hastighetsgrind handlar om. Fixeringen är vanligtvis en ny koppling eller en ny reducer, och bytet är dyrt eftersom teknikern måste demontera halva skåpet för att nå det. Vi tittade på den här designen och kom fram till att den löste fel problem. Istället för att göra de enskilda komponenterna mer hållbara, eliminerade vi de svagheter som kommer av att montera dem separat.

Dettahastighet grindanvänder en ny generations urverk med en integrerad design: huvudaxeln, kopplingen, reduceringen, motorn och kodaren är alla inbyggda i en enda enhet. Detta är inte en förpackningsbyte. Det är en mekanisk förändring som påverkar hur grinden beter sig på tre viktiga sätt.

För det första förbättrar integrationen koncentriciteten. När fem komponenter delar ett hölje förblir de designade i linje. Det finns ingen drift över tiden, för det finns inget att driva. Transmissionen fungerar från första dagen till den sista, vilket innebär att dörrarna öppnas och stängs med samma precision efter ett års användning som de gjorde på dag ett.

För det andra minskar integreringen slitage. I en separat komponentdesign utsätts kopplingen och reduktionen för upprepade stötar varje gång grinden stannar och startar. I vår integrerade enhet är transmissionen avstämd som ett system, så krafterna fördelas smidigt istället för att hamra på enskilda komponenter. Resultatet är vad vi kallar noll-slitagedrift vid normal användning, och det är anledningen till att dessa enheter är klassade för miljontals cykler.

För det tredje gör integrationen underhållet enklare. När urverket är en enhet kan en tekniker testa det, justera det och byta ut det utan att röra något annat i skåpet. Grinden har också en inbyggd enhets- och kretstestfunktion, så ett fel kan diagnostiseras från styrkortet på några minuter snarare än genom försök och fel.

Urverket körs på den senaste andra generationens ARM-kontrollteknik, som håller grinden responsiv, lätt att bygga ut och kostnadseffektiv att producera. Styrsystemet justerar dörrhastigheten smidigt, så att porten kan ställas in för att öppnas snabbt för rusningstid och stängas försiktigt för att undvika att folk skrämmer.

A hastighet grinddefinieras av dess hastighet, och siffrorna här är enkla. ZOJE-BST600 låses upp på 0,2 sekunder och hanterar 35 till 40 personer per minut per kanal. Det är tillräckligt snabbt för att hålla en linje i rörelse under rusningstid i en hektisk lobby, och det uppnås utan den höga klunk som äldre portar producerar. Den integrerade transmissionen och servokontrollen samverkar för att få dörrarna att accelerera och bromsa mjukt, och enheten går med lågt ljud och låg strömförbrukning.

Vi har mätt skillnaden mot tidigare konstruktioner på ZOJEs testlabb. Den gamla mekanismen spenderade sin energi på mekaniska stötar som man kunde höra tvärs över lobbyn. Den nya ägnar sin energi åt att flytta dörrarna, och det som blir över är ett tyst brum som tonar in i bakgrunden. För ett bankkontor eller ett företags huvudkontor, där entrén är en del av kundupplevelsen, är den skillnaden värd mycket.

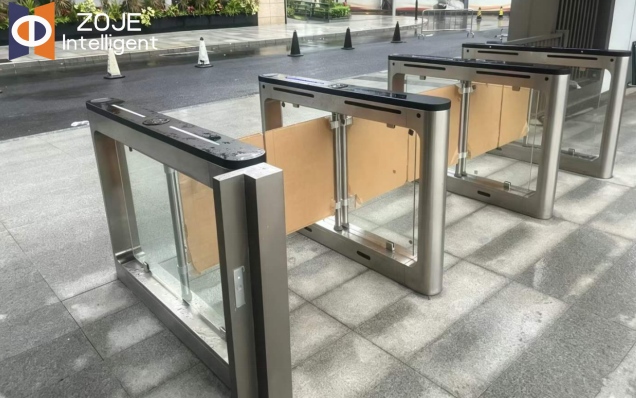

Skåpet är 1400 millimeter långt, 146 till 203 millimeter brett och 1000 millimeter högt, tillverkat av borstat 304 rostfritt stål som standard med 316 rostfritt stål tillgängligt för kustmiljöer. Dörrvingarna är i akryl som standard, med härdat glas tillgängligt för en mer premium look. Enheten fungerar över ett brett temperaturområde och klarar en relativ luftfuktighet på upp till 95 procent utan kondens, så den fungerar både inomhus och utomhus.

Standardkanalbredden är 600 millimeter, vilket passar de flesta kontors- och banktillämpningar. För projekt som behöver rymma rullstolar, bagage eller vagnar erbjuder vi en 900 millimeter bred kanal som tillval, och passagebredden kan anpassas ytterligare. Svängdörrarnas höjd kan också justeras för att matcha byggnadens design.

Denna flexibilitet är viktigare än de flesta köpare inser. Ahastighet grindär ofta det första besökarna ser när de går in i en byggnad, och det måste passa utrymmet och utseendet på lobbyn. Att kunna justera kanalbredd, dörrhöjd och finish innebär att porten kan göras för att passa projektet istället för att projektet tvingas att passa porten.

En grind som öppnas snabbt måste också stanna säkert, och det är här många snabba grindar kommer till korta. Vår enhet har högkänsliga optiska sensorer som känner av när en person är i kanalen. Om någon står i vägen medan dörrarna stängs utlöser sensorerna ett omedelbart stopp och vändning. En mekanisk anti-klämfunktion ger ett andra lager av skydd, så även om sensorerna blockeras av ett stort föremål kommer dörrarna inte att anbringa klämkraft.

I en nödsituation växlar porten till felsäkert läge: dörrarna öppnas automatiskt och kanalen blir en fri passage för evakuering. Detta är ett krav i de flesta byggnormer, och det är en av de första sakerna en säkerhetsinspektör kontrollerar. Porten har också automatisk återställning efter varje passage, och den visar en trafikindikator med röda och gröna pilar så att folk kan se om kanalen är öppen eller stängd.

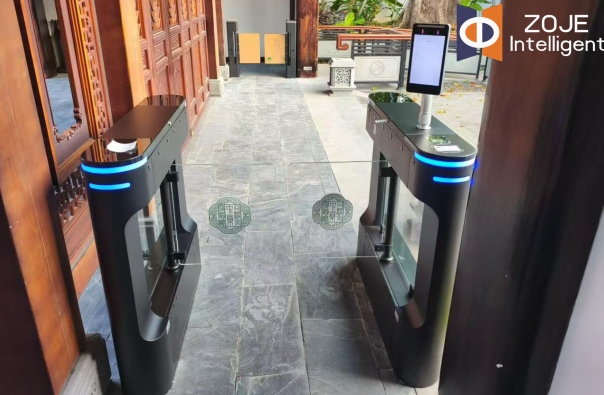

Denna port bryr sig inte om vilket passersystem byggnaden redan använder. Den ansluts till IC-kort, ID-kort, RFID-läsare, QR-kodsläsare, fingeravtrycksläsare, ansiktsigenkänningsterminaler, enheter för irisigenkänning och ESD-testsystem genom ett standardgränssnitt för torrkontakt och reläingång. Kommunikationen går över RS485 eller TCP/IP, så porten rapporterar varje in- och utpasseringshändelse till en central hanteringsplattform i realtid.

För en bank är denna integration kritisk, eftersom banksäkerhetssystem vanligtvis redan är installerade och det är dyrt att byta dem. Vår speed gate faller in i den befintliga infrastrukturen och fungerar med de läsare som redan finns på väggen. För en ny kontorsbyggnad innebär samma flexibilitet att utvecklaren kan välja det passerkontrollmärke de föredrar utan att behöva oroa sig för kompatibilitet.

Den modulära uppbyggnaden av enheten gör det också lätt att bygga ut. Om en byggnad lägger till en ny entré senare kan samma portmodell installeras och kopplas till samma förvaltningsplattform utan specialdesign.

Speed ​​gate i aluminium är designad för platser där utseendet har lika stor betydelse som genomströmningen. Kontorsbyggnader använder den för att hantera anställdas åtkomst under dagen och besökarnas åtkomst efter öppettider, med ansiktsigenkänningsterminaler monterade ovanpå. Bankerna använder den för att kontrollera åtkomsten till filialen och backoffice, där säkerhetskraven är stränga men entrén fortfarande måste kännas välkomnande för kunderna.

ZOJE har också installerat dessa enheter i statliga byggnader, datacenter, hotell och företagshuvudkontor. Den röda tråden är att dessa webbplatser behöver en grind som flyttar människor snabbt, ser bra ut när de gör det och som inte kräver konstant underhåll. Det är vadhastighet grindlevererar.

På ZOJE genomgår varje hastighetsgrind som lämnar vår fabrik ett kontinuerligt körtest innan det packas. Vi cyklar dörrarna hundratals gånger, kontrollerar sensorkalibreringen, verifierar den felsäkra funktionen och bekräftar kommunikationsgränssnittet. Produkten har två års garanti som standard och vi lagerhåller reservdelar för enheter som är år utanför garantin.

Vi skräddarsyr också mycket. Kanalbredd, dörrhöjd, skåpsfinish och varumärke kan alla justeras för ett specifikt projekt, och porten kan levereras med passerkontrollläsarna redan monterade och anslutna. Detta är en av anledningarna till att våra distributörer fortsätter att komma tillbaka – de vet att om ett projekt har ovanliga krav kommer vi att hitta ett sätt att möta dem.

Om du planerar en entré till kontor, bank eller institution och vill ha en grind som fortfarande kommer att fungera om tio år, är ZOJE-BST600 värd att utvärdera. ZOJEs säljteam kan hjälpa dig att konfigurera rätt enhet för din webbplats, och vi kan tillhandahålla prover för en testinstallation innan du förbinder dig till en fullständig beställning.
